Beth yw PCS?

Eglurhad Manwl o'r PCS, Un o "Pedair Piler" Systemau Storio Ynni: Swyddogaethau Craidd, Mathau a Chymwysiadau.

Mewn systemau storio ynni, mae'r PCS (System Trosi Pŵer), ynghyd â batris, BMS (System Rheoli Batri, sy'n gyfrifol am fonitro statws batri), ac EMS (System Rheoli Ynni, yr "ymennydd" ar gyfer llunio strategaethau amserlennu), yn cael eu hadnabod fel y "Pedair Piler," ac maent yn gydrannau craidd sy'n sicrhau gweithrediad arferol y system. Fel "canolfan ynni" y system storio ynni, mae'r PCS yn chwarae rhan hanfodol mewn trosi pŵer ac amserlennu deallus, gan wasanaethu fel y bont graidd sy'n cysylltu offer ochr DC (batris, modiwlau ffotofoltäig) ac offer ochr AC (grid, llwythi).

Beth yw PCS? "Craidd Trosi Ynni" Systemau Storio Ynni

Y PCS, yn fyr amSystem Trosi Pŵer, yn ei hanfod yn ddyfais graidd sy'n rheoli codi tâl a gollwng batri, gan alluogi trosi dwyochrog rhwng pŵer AC a DC. Mae hefyd yn "sianel hanfodol" ar gyfer llif ynni trydanol yn y system storio ynni.

Yn syml: os mai'r batri yw'r "warws" ar gyfer storio ynni trydanol, yr EMS (System Rheoli Ynni) yw'r "ymennydd" sy'n cyhoeddi gorchmynion, a'r PCS (System Trosi Pŵer) yw'r "cludfelt deallus" sy'n cyfuno swyddogaethau "trafnidiaeth a throsi" -yn dilyn gorchmynion EMS yn llym, mae'n darparu'r egni trydan sydd ei angen ar yr un pryd i drawsnewid y batri neu'r llwyth trydan o'r batri sydd ei angen ar yr un pryd. datrys problem rhyng-gysylltiad uniongyrchol rhwng offer AC a DC. Heb PCS, ni all yr ynni trydanol mewn system storio ynni gylchredeg yn effeithlon, sy'n debyg i "gael ynni trydanol ond methu â'i ddefnyddio yn ôl yr angen."

Mae Pedair Swyddogaeth Graidd PCS yn Cefnogi Gweithrediad System Storio Ynni Effeithlon

Nid "trawsnewidydd" yn unig yw PCS, ond dyfais amlswyddogaethol sy'n integreiddio trosi, rheoli, amddiffyn a monitro. Mae ei bedair swyddogaeth graidd yn rhychwantu cylch gweithredu cyfan y system storio ynni:

1. Trosi Ynni Deugyfeiriadol: Datrys Problem Addasu Trydan

Rhennir trydan yn gerrynt eiledol (AC, a ddefnyddir yn gyffredin gan y grid pŵer ac offer cartref, gyda chyfeiriad cerrynt sy'n newid o bryd i'w gilydd) a cherrynt uniongyrchol (DC, wedi'i storio / cynhyrchu gan fatris a modiwlau ffotofoltäig, gyda chyfeiriad cerrynt sefydlog). Ni ellir cyfnewid y ddau hyn yn uniongyrchol. Cenhadaeth graidd PCS yw cyflawni trawsnewid deugyfeiriadol, gan addasu i anghenion gwahanol ddyfeisiau:

① Modd Codi Tâl (AC→DC): Yn ystod cyfnodau o lwyth grid isel (prisiau trydan isel gyda'r nos) neu gynhyrchu pŵer ffotofoltäig gormodol, mae PCS yn trosi'r pŵer AC a gynhyrchir gan y system grid / ffotofoltäig yn bŵer DC i wefru a storio ynni yn y batris, gan gyflawni "storio symud brig{0}}.

② Modd Rhyddhau (DC → AC): Yn ystod cyfnodau o lwyth grid uchel (prisiau trydan uchel yn ystod y dydd) neu doriadau pŵer, mae PCS yn trosi'r pŵer DC sy'n cael ei storio yn y batris yn bŵer AC i'w ddefnyddio gan lwythi cartref a diwydiannol neu ar gyfer integreiddio grid, gan gyflawni mynediad ynni "ar-}".

1. Gall PCS (System Cyflenwi Pŵer) addasu ei ddull gweithredu yn ddeinamig yn seiliedig ar-brisiau trydan amser real, cynhyrchu pŵer, a defnydd trydan i wneud y defnydd gorau o ynni ac osgoi gwastraffu ffynonellau ynni adnewyddadwy megis ynni'r haul a gwynt.

2. Yn Ddi-dor-Grid/Diffodd-Newid Grid: Sicrhau Sefydlogrwydd Cyflenwad Pŵer

Mae PCS yn cefnogi moddau gweithredu ar y grid ac oddi ar y grid a gall gyflawni newid awtomatig lefel milieiliad, gan ddarparu sicrwydd craidd ar gyfer cyflenwad pŵer parhaus mewn senarios hollbwysig:

①Ar-modd grid: Yn gweithio ar y cyd â'r grid i alluogi swyddogaethau fel gwefru solar/grid a rhyddhau batri i'r grid. Gall defnyddwyr diwydiannol a masnachol leihau costau trydan drwy gymrodeddu yn ystod oriau brig a gollwng yn ystod oriau brig.

②Diffodd{0}}modd grid: Mewn achos o ddiffyg grid, mae'n diffodd yn syth i'r modd grid, gan ddefnyddio pŵer batri i gyflenwi llwythi critigol mewn ysbytai, canolfannau data a chartrefi, gan osgoi colledion oherwydd toriadau pŵer.

③ Adferiad awtomatig: Ar ôl i bŵer grid gael ei adfer, mae'n troi'n ôl yn awtomatig i'r modd grid ymlaen heb ymyrraeth â llaw, gan gyflawni trosglwyddiad pŵer llyfn.

3. Diogelu Diogelwch Cynhwysfawr: Atgyfnerthu Amddiffyniadau'r System Storio Ynni

Yn ystod trosi ynni, gall foltedd annormal, cerrynt a thymheredd sbarduno risgiau diogelwch yn hawdd. Mae'r PCS yn ymgorffori mecanweithiau amddiffyn lluosog i ddiogelu'r system:

① Diogelu gorfoltedd / tan-foltedd: Ar ôl canfod foltedd sy'n fwy na'r ystod ddiogel (ee, oherwydd gor-godi batri), caiff y gylched ei thorri i ffwrdd ar unwaith, ac mae'r system yn ailgychwyn yn awtomatig ar ôl i'r foltedd adennill.

② Diogelu Overcurrent: Pan fydd y cerrynt yn ormodol (ee, rhagflaenydd cylched byr), caiff y gylched ei datgysylltu'n gyflym i atal offer rhag llosgi.

③ Diogelu gor-dymheredd: Mae tymereddau cydrannau mewnol yn cael eu monitro mewn amser real. Mewn achos o orboethi, mae'r system yn lleihau'r llwyth yn awtomatig neu'n cau i lawr, gan actifadu'r system oeri (oeri ffan / hylif) i atal difrod i offer.

④ Diogelu Cylchdaith Byr: Mewn achos o gylched fer wrth yr allbwn, caiff y gylched ei thorri i ffwrdd o fewn microseconds, cofnodir ac adroddir y bai, gan atal y risg rhag cynyddu.

4. Monitro Data-amser real: Cyflawni Rheolaeth Offer wedi'i Ddelweddu

Fel "casglwr data," mae'r PCS yn casglu data craidd megis pŵer batri, effeithlonrwydd trosi, foltedd, cerrynt a gwybodaeth am fai mewn amser real, gan gydamseru'r data hwn i ddefnyddwyr a'r EMS trwy sgrin arddangos, ap symudol, neu lwyfan cwmwl. Gall staff fonitro statws yr offer o bell, a bydd y system yn dychryn ac yn sbarduno amddiffyniad yn awtomatig pan fydd annormaleddau'n digwydd, gan sylweddoli "rheolaeth o bell a rhybudd cynnar".

Pedwar Prif Fath o PCS, Addasu i Senarios Storio Ynni Gwahanol

Yn seiliedig ar raddfa a gofynion senarios cais, mae PCS wedi'i rannu'n bedwar prif lwybr technegol, pob un yn addasu i wahanol senarios ac yn ffurfio strwythur cyflenwol:

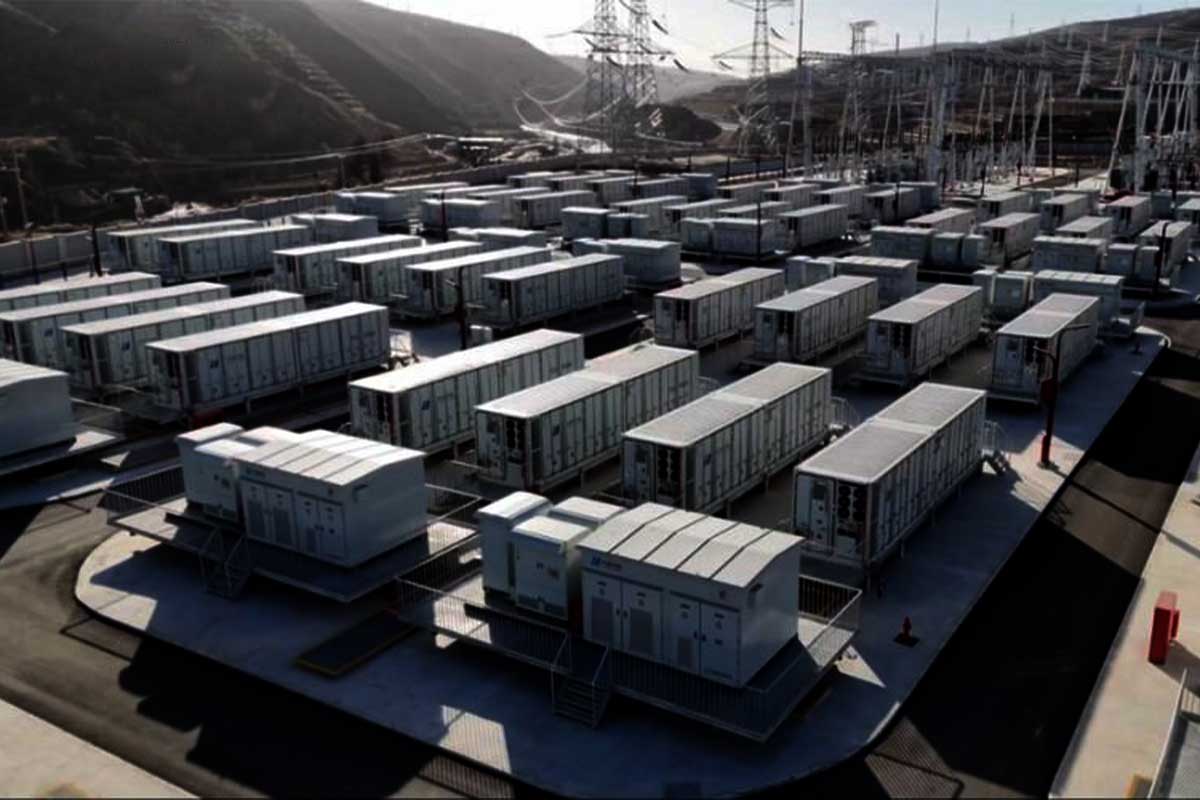

1. PCS canolog: Yn bennaf mae'n cynnwys gallu mawr a phŵer uchel, gyda phŵer un uned o 500kW-6MW. Yn addas ar gyfer gorsafoedd pŵer storio ynni ochr grid mawr o 10MW neu fwy, a phrosiectau storio ynni solar integredig (fel yr orsaf bŵer storio ynni ar raddfa fawr yn Qinghai). Ymhlith y manteision mae integreiddio uchel a chost uned isel, sy'n addas ar gyfer senarios storio ynni canolog ar raddfa fawr.

2. PCS wedi'i ddosbarthu: Yn cynnwys pŵer isel a dyluniad hyblyg, gyda phŵer un uned o 10-250kW. Yn addas ar gyfer systemau bach a chanolig megis storio ynni diwydiannol a masnachol a storio ynni preswyl. Ymhlith y manteision mae ystod effaith nam llai; nid yw methiant batri sengl yn effeithio ar weithrediad cyffredinol y system, gan arwain at ddibynadwyedd uwch.

3. PCS wedi'i ddosbarthu: Cydbwyso hyblygrwydd a chynhwysedd, gyda phŵer uned sengl yn amrywio o 250kW i 1.5MW, sy'n addas ar gyfer gorsafoedd pŵer storio ynni canolig i fawr o 5-50MW, yn arbennig o addas ar gyfer prosiectau â gofynion dibynadwyedd uchel (fel prosiect storio ynni Huaneng Huangtai 100MW).

PCS wedi'i raeadru â foltedd uchel: Wedi'i gynllunio ar gyfer senarios ar raddfa fawr, gyda chynhwysedd uned sengl hyd at 5MW/10MWh, sy'n addas ar gyfer storio ynni ochr grid a rheoleiddio amledd / gorsafoedd pŵer eillio brig o 50MW ac uwch, sy'n meddu ar alluoedd cysylltu grid sefydlog, a galluoedd gweithredu rhwydwaith sefydlog gwell.

Senarios Cymhwysiad Nodweddiadol o PCS sy'n Cwmpasu'r Sector Ynni Cyfan

Mae cymwysiadau PCS yn rhychwantu'r maes storio ynni cyfan, gyda senarios craidd wedi'u crynhoi mewn tri phrif faes:

Defnydd o Ynni 1.Renewable: Datrys ansefydlogrwydd cynhyrchu pŵer ffotofoltäig a gwynt trwy gydlynu codi tâl batri a gollwng trwy PCS, llyfnhau amrywiadau cynhyrchu pŵer, lleihau "cwtogiad gwynt a solar" (gwastraff trydan gormodol oherwydd diffyg storio), a gwella'r gyfradd defnyddio ynni adnewyddadwy.

2. Storio Ynni Diwydiannol, Masnachol a Phreswyl: Gall defnyddwyr diwydiannol a masnachol gyflawni "cyfnewid codi tâl a gollwng" brig trwy PCS, gan ddefnyddio gwahaniaethau pris brig-dyffryn i leihau costau trydan; mewn senarios preswyl, mae PCS yn cysylltu ffotofoltäig a batris i gyflawni "hunan-gynhyrchu a hunan{-defnyddio, gyda thrydan dros ben yn cael ei fwydo i'r grid," gan wella ymreolaeth trydan cartrefi.

3. Cyflenwad Pŵer Argyfwng a Microgrid: Mewn ardaloedd anghysbell ac ardaloedd ôl-drychineb, gellir defnyddio PCS i adeiladu microgridiau annibynnol (oddi ar-modd grid) i ddisodli pŵer grid ansefydlog neu eneraduron diesel; mae lleoliadau hanfodol fel ysbytai a chanolfannau data yn dibynnu ar alluoedd newid cyflym PCS i sicrhau cyflenwad pŵer parhaus yn ystod toriadau pŵer.

Tueddiadau Diwydiant PCS 2026: Diweddariadau Deallus, Effeithlon a Seiliedig ar Senario-

Gyda datblygiad cyflym y diwydiant storio ynni, mae cyfeiriad iteriad ac uwchraddio PCS yn glir. Mae'r tueddiadau craidd yn 2026 yn canolbwyntio ar dri phwynt: Yn gyntaf, bydd PCS swyddogaethol cysylltiedig â grid (VSG) yn dod yn gynhyrchion safonol, gan gryfhau galluoedd cymorth grid; yn ail, bydd cynhyrchion yn cael eu segmentu ar gyfer senarios penodol i addasu i anghenion amrywiol megis-integreiddio storio ffotofoltäig, storio ynni-synergedd codi tâl, a gweithfeydd pŵer rhithwir (VPPs); ac yn drydydd, gan ddibynnu ar ddyfeisiau carbid silicon (SiC) i wella effeithlonrwydd trosi a lleihau costau, gyda galluoedd integreiddio system yn dod yn fantais gystadleuol graidd i fentrau.
